отражать объекты относительно некоторого отрезка. Для этого необходимо:

1)установить курсор мыши на пиктограмму команды Отразить зеркально и нажать ее левую клавишу;

2)на запрос программы: Выберите объекты, указать курсором элемент чертежа для отражения и нажать клавишу Enter (рис. 36, а);

3)установить курсор мыши последовательно на первую 1 и вторую 2 точки, относительно которых будет проводиться зеркальное отражение, выделяя их нажатием ее левой клавиши. Затем нажать клавишу Enter (рис. 36, б).

4)На запрос программы в командной строке: удалить или нет первоначальный объект (Да/Нет), нажать клавишу Enter, если на чертеже необходимо оставить и первоначальный и отраженный объекты, а если первоначальный объект нужно удалить, то выбирают Да, а затем нажимают клавишу Enter.

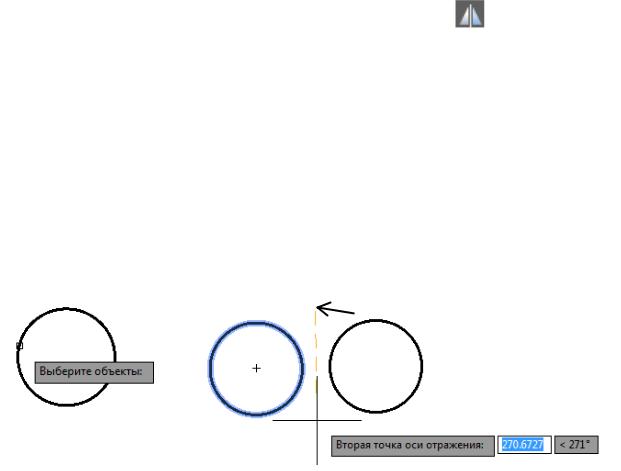

Рис. 36. Примеры выполнения команды Отразить зеркально

3.5. Команда Смещение

Команда Смещение задается пиктограммой . Эта команда позволяет создавать объекты идентичные данному большего или меньшего размера, но смещенные от него на некоторое расстояние. Процедура выполняется в следующей последовательности:

1)установить курсор мыши на пиктограмму команды Смещение и нажать

еелевую клавишу;

2)указать в рабочем окне численное значение расстояния для смещения

(рис. 37, а);

3)на запрос программы: Выберите объекты, надо выделить элемент чер-

тежа, который будет смещаться и нажать клавишу Enter (рис. 37, б); 4) указать точку, определяющую сторону смещения (рис. 37, в).

30

в)

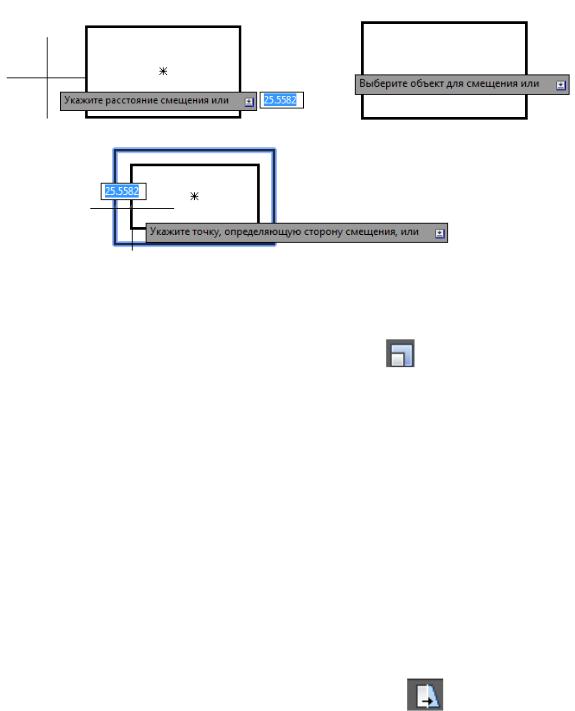

Рис. 37. Примеры выполнения команды Смещение

3.6. Команда Масштаб

Команда Масштаб задается пиктограммой . Она позволяет уменьшать или увеличивать объекты при сохранении их пропорций. Эта процедура выполняется в следующей последовательности.

1)установить курсор мыши на пиктограмму команды Масштаб и нажать

еелевую клавишу;

2)на запрос программы: Выберите объекты, выбрать элемент чертежа,

который будет масштабироваться и нажать клавишу Enter;

3) установить курсор мыши на базовую точку, положение которой не изменится в процессе масштабирования, и задать масштаб. Если необходимо увеличить объект, то задается целое число раз увеличения. При уменьшении объекта, число задается в виде десятичной дроби, например, для уменьшения в 2 раза, задается число 0.5. После 0 обязательно вводится точка, иначе команда не будет выполнена.

чивать (растягивать) объекты или уменьшать их (сжимать). Эта процедура выполняется в следующей последовательности:

1)установить курсор манипулятора мышь на пиктограмме команды Растянуть и нажать его левую клавишу;

2)выбрать объект растягивания, обведя его слева направо секущей рамкой (рис. 38, а) или лассо (рис. 38, б) и нажать клавишу Enter;

31

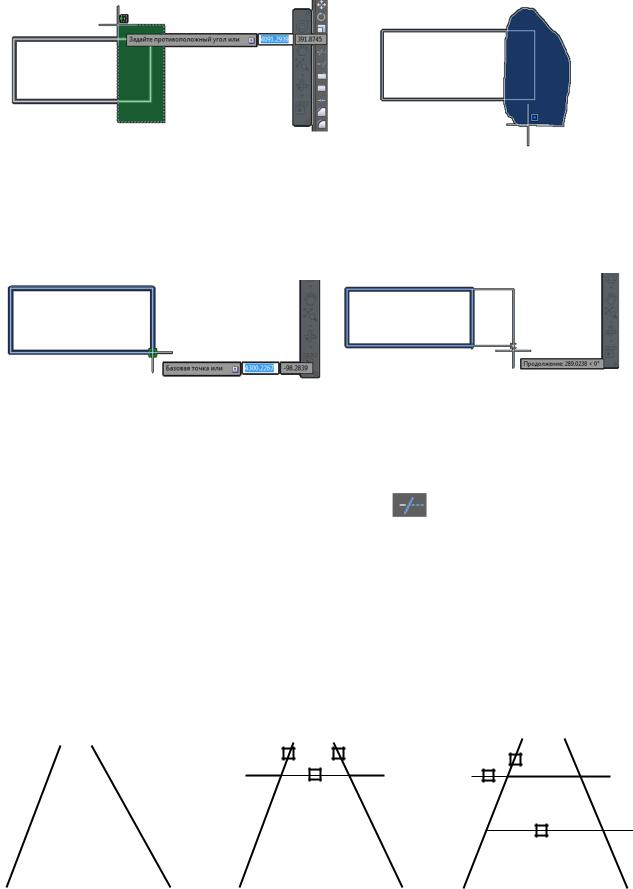

Рис. 38. Примеры выбора объекта растягивания

3)установить курсор на базовую точку (за которую будем растягивать) и нажать левую клавишу мыши (рис. 39, а);

4)удлинить объект на необходимую величину, задав ее с помощью клавиатуры и нажать клавишу Enter (рис. 39, б).

Рис. 39. Примеры выбора базовой точки (а) для последующего

удлинения объекта (б)

удалять часть линии в пределах одной или нескольких кромок. Для ее выполнения необходимо на панели инструментов Рисование выбрать инструмент Отрезок и начертить для примера несколько отрезков (рис. 40, а). Затем на панели Редактирование выбрать инструмент Обрезать. На запрос программы: Выберите объекты необходимо курсором мыши указать режущие кромки, например, А и В, нажимая ее клавишу, а затем нажать клавишу Enter. После этого

Рис. 40. Примеры выполнения команды Обрезать

32

3.9. Команда Удлинить

Команда Удлинить задается пиктограммой . Она позволяет удлинять один объект до другого. Эта процедура выполняется в следующей последовательности (рис. 41):

1)установить курсор мыши на пиктограмму команды Удлинить и нажать

еелевую клавишу;

2)установить курсор мыши на объект (1), до которого нужно продол-

жить линию и нажать ее левую кнопку, а затем клавишу Enter. После этого установить курсор мыши на объект, который надо продолжить, и нажать ее левую клавишу.

2

1

Рис. 41. Примеры выполнения команды Удлинить

3.10. Команда Разорвать в точке

Команда Разорвать в точке задается пиктограммой . Она позволяет разорвать линию в указанной точке, при этом оба конца образовавшихся линий находятся в этой точке (рис. 42).

Рис. 42. Примеры выполнения команды Разорвать в точке

3.11. Команда Разорвать

Команда Разорвать задается пиктограммой и . Она позволяет разорвать линию между двух точек. Для этого необходимо выбрать участок линии между двумя точками, который надо вырезать, например, от точки 1 до точки 2 (рис. 43) и, устанавливая на них курсор мыши, нажимать ее левую клавишу.

12

Рис. 43. Пример выполнения команды Разорвать

33

щать отдельные разрозненные отрезки в полилинию. При этом если соединяемые отрезки имеют разные типы линий, то первым указывается отрезок, тип которого соответствует типу будущей полилинии, а потом последовательно указываются присоединяемые к нему объекты (рис. 44).

1

2

3

Рис. 44. Примеры выполнения команды Соединить

построить скругление двух отрезков, дуг или окружностей дугой определенного радиуса. Для выполнения команды на панели инструментов Рисование необходимо выбрать инструмент Отрезок и начертить для примера два отрезка под некоторым углом (рис. 45, а). Затем на панели Редактирование выбрать инст-

румент Сопряжение.

На запрос программы: Выберите объекты необходимо установить курсор мыши на слово Радиус в командной строке и нажать ее левую клавишу. Затем ввести значение радиуса и нажать клавишу Enter. Сопряжение можно выполнять с обрезкой и без обрезки. Процедура Обрезка и вариант для выполнения задаются в командной строке. Затем указать первый и второй объекты для

полнить срез с двух отрезков определенной длины. Для выполнения команды
